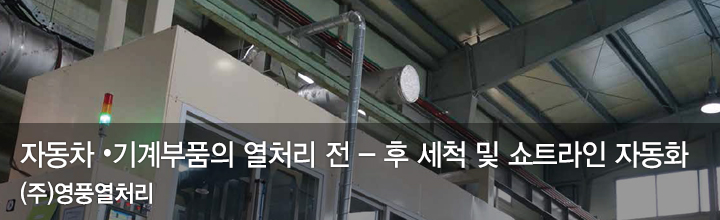

(주)영풍열처 리는 브레이크 패드 열처리 공정 중 세척 및 쇼트 공정에 자동화 시스템을 도입해 작업환경을 개선하고 생산성을 향상시켰다

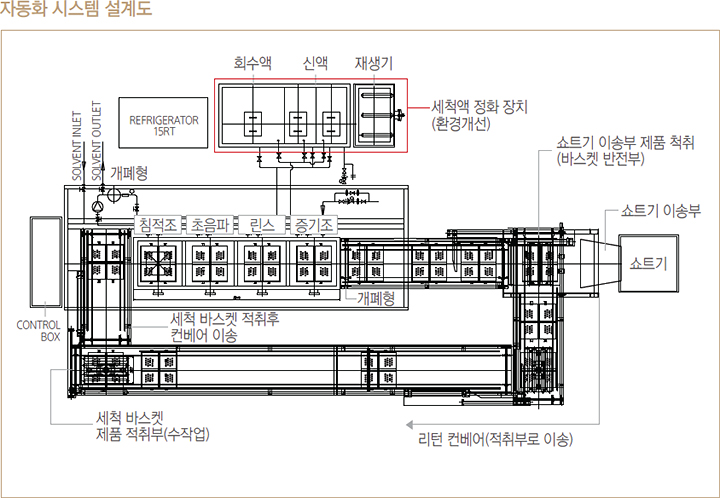

세척 및 쇼트 공정 자동화 시스템

(주)영풍열처리는 아래와 같은 내용을 통해 열처리 공정 중 세척 공정과 쇼트 공정을 자동화 했다.
• 작업환경 개선을 위한 세척 및 쇼트 라인 자동화
- 제품을 세척 바스켓에 적취 후, 이를 세척조를 이동하는 컨베어 구동 장치
- 세척실 입 • 출구 환경개선을 위한 개폐장치 (세척기 내부 밀폐형)
- 세척실 흡착탑을 이용한 집진장치 (유해물질 노출도 감소)
- 세척실 내부 제품 이송 장치 (실린더 구동 방식)
- 세척 완료 후, 쇼트기 이송부에 제품을 적취하는 세척 바스켓 반전 장치
- 세척 바스켓을 적취하는 장소로 이동하는 이송장치 (컨베이어 구동 방식)
- 기존 수작업 공정을 컨베이어 이송장치를 이용해 자동화
- 작업자가 제품을 바스켓에 적취 후, 컨베이어를 통해 적취된 제품 이송
- 밀폐된 세척실의 문이 개방되고, 제품이 세척실 내부로 투입
- 투입된 제품 바스켓은 후크에 걸어 각 세척조로 설정된 시간대로 이송

성장 및 기대효과

기존 수작업 환경하에서는 작업 유해물질 노출로 인한 기피공정이었던 세척공정에 자동화 시스템과 함께 밀폐형 세척실을 도입함으로써 공정 및 작업환경을 개선했다. 또한 세척 바 스켓에 제품 적취 후 4개의 세척조별 제품을 이송하는 일련의 이송공정을 실린더 구동방 식으로 자동화함으로써 세척공정을 일정하게 유지해 세척 균일성을 확보하고 품질 향상 을 위한 기반을 마련했다.
