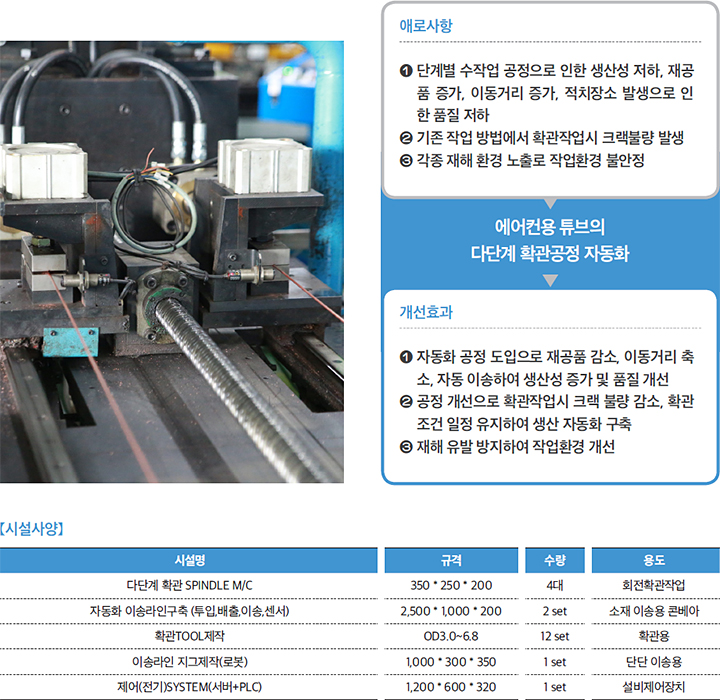

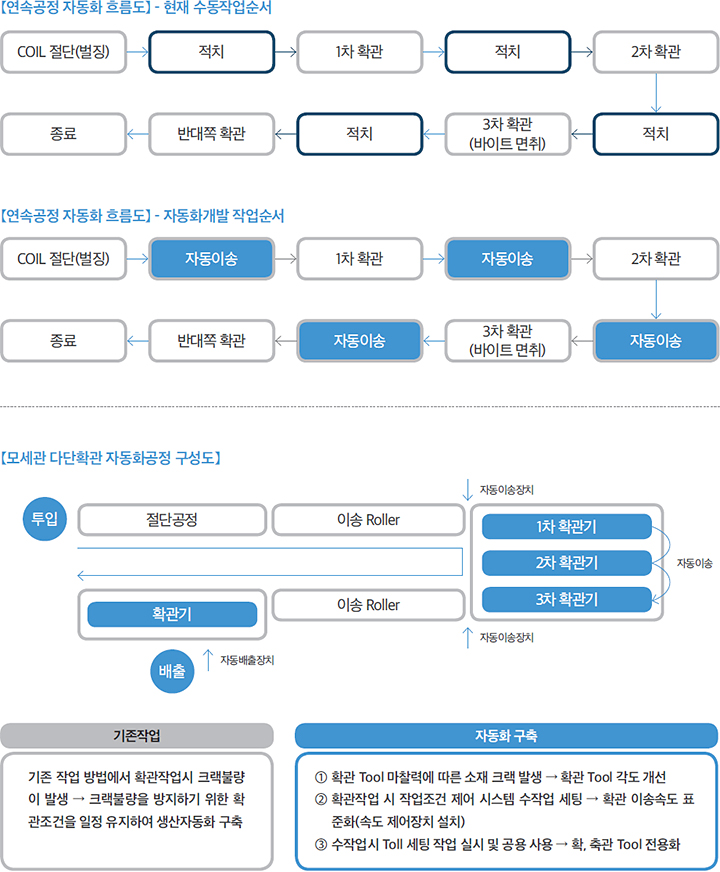

삼원동관주식회사는 냉장고, 에어컨 등 냉동 Cycle용 동관 및 부품을 생산하여 유수의 국내 전자 업계 및 일본, 동남아, 중국, 유럽 및 북미 등의 해외업체에 공급해왔다. 특히 모세관(Capillary Tube)부품인 인발—소성— 용 접 Assy 부품을 다량 공급하고 있으며, 에어컨 공조기 시장은 지속적으로 증가하여 안정된 품질의 부품을 대 량으로 요구하고 있다. 가전제품 에어컨 열 교환 사이클은 압축, 응축, 증발 및 팽창으로 구성되어 있으며, 증 발기와 응축기의 냉매를 분배하기 위해 냉매를 일정하게 유동시키는 역할을 하는 모세관(Capillary Tube)을 사용하고 있다. 에어컨 열교환기에 사용되는 모세관 확관 작업은 수작업에 의한 작업으로 확관 작업 시 크랙(Crack)불량이 다 수 발생하여 수율 향상을 위해 공정개선을 시도하였지만, 약83% 수준에 도달하여 아직 목표로 하는 90%에 는 미치지 못해 지속적인 공정개선 및 자동화가 필요한 실정이었다. 또한 증발기와 응축기를 연결하기 위해 브레이징(Brazing) 용접 접합을 실시하고 있으며, 브레이징 접합을 용이하게 그리고 고품질의 제품을 제조하 기 위해서는 모세관의 다단확관 소성가공기술 개발과 자동화가 필요했다. 이에 국가뿌리산업진흥센터의 자 동화•첨단화 지원사업을 통해 에어컨용 튜브의 다단계 확관공정 자동화 시스템을 구축했다.

성장 및 기대효과

에어컨용 튜브의 다단계 확관공정 자동화 구축으로 유압포밍기 화관작업을 위한 회전체, 클램프에 대한 작업자의 안전사고 를 예방하여 작업환경을 개선하였고 자동화 이송라인으로 생산성이 향상되었다. 자동화라인 구축은 공정 흐름을 개선하고 공정 재고를 감소시켜 생산량을 증가시켰고, 폐기비용 및 재작업 비용을 절감시켰으며 누설불량을 방지하여 품질을 향상시 킴으로써 자체적인 경쟁력 확보에 성공했다. 또한 해외시장 신규 매출 금액은 연간 11억 원으로 예상되며, 다른 용도의 형태의 에어컨 부품에 확대 적용이 가능할 것으로 기대된다.
